گیره سینوسی دو جهته(کد کالا AMV/SP) ( در 6 سایز مختلف)

گیره سینوسی دو جهته

گیره های ماشین کاری زاویه خور برای کاربردهایی مناسب هستند که قطعه کار باید در زاویه خاصی ماشین کاری شود.تنظیم زاویه ای از طریق صفحه لغزنده زاویه ای انجام می شود که در هر زاویه دلخواهی تا 90 درجه در هر طرف می تواند تنظیم شود.علاوه بر این,صفحه گردان زیرین درجه بندی شده تا 360 درجه به گیره اجازه می دهد در هر زاویه عمودی تنظیم شود.
این گیره ها از چدن دانه فشرده و فک های کاملا سخت و سنگ خورده و از جنس فولاد ساخته شده اند.دستگیره ها به صورت آرگونومی طراحی شده اند و باعث می شوند عملیات بدون اعمال فشار انجام شود.بر روی پیچ اسپیندل با مکانیزم فنری اسمبل شده و کارگیری محکم و موثری را به همراه می آورد.استفاده از پیچ های گرید 10.8 با کشش بالا استحکام و سفتی این گیره ها را تضمین می کند.
قسمت خلاص کننده در کلمپ و نگهدارنده ,تماس کامل سطح را بین سطح لغزنده و سطح پایینی تضمین می کند که باعث قفل شدن محکم در هر زاویه ای می شود.
یک شیار فرز کاری شده با استفاده از مهره هایی چهار گوش مکان یاب در پایه گیره در موقعیت یابی دقیق گیره روی میز دستگاه کمک می کند.شیارها را برای کلمپ کردن امن تر گیره روی میز دستگاه همیشه به روی صفحه زیرین نصب نگه دارید.

فک های فولادی سنگ خورده و کاملا سخت شده تا 55 راکول می باشد.دقت موازی بودن فک ها 30 میکرون میباشند قسمت خلاص کننده در کلمپ و نگهدارنده,تماس کامل سطح را بین سطح لغزنده و سطح پایینی تضمین می کند که باعث قفل شدن محکم در هر زاویه ای می شود.
صفحه لغزنده کاملا درجه بندی شده از صفر تا 90 درجه که بر روی دو طرف قرار دارد ,خواندن را آسان می کند.
سطح حامل بار(صفحه زیرین) به دقت صاف شده است.

دقت صافی:30 میکرون

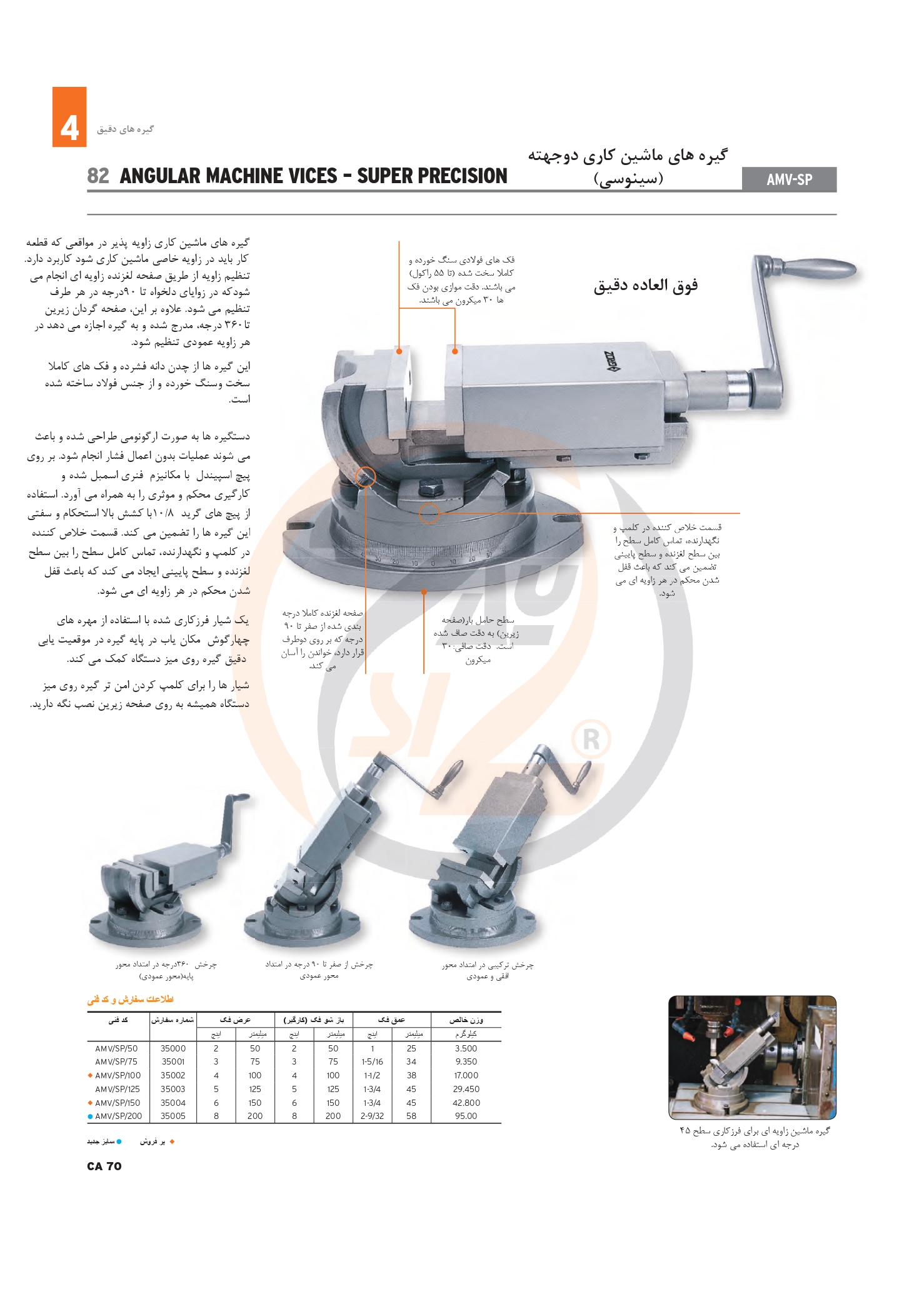

مشخصات گیره سینوسی دو جهته ANGULAR MACHINE VICES_SUPER PRECISION

مشخصات کالا	کار گیر و عرض فک	عمق فک	وزن	کد کالا
گیره سینوسی دو جهته	5 سانت	2.5 سانت	3.5 Kg	AMV/SP-50
گیره سینوسی دو جهته	7.5 سانت	3.5 سانت	9.3 Kg	AMV/SP-75
گیره سینوسی دو جهته	10 سانت	4 سانت	17 Kg	AMV/SP-100
گیره سینوسی دو جهته	12.5 سانت	4.5 سانت	29.4 Kg	AMV/SP-125
گیره سینوسی دو جهته	15 سانت	4.5 سانت	42.8 Kg	AMV/SP-150
گیره سینوسی دو جهته	20 سانت	5.8 سانت	95 Kg	AMV/SP-200
